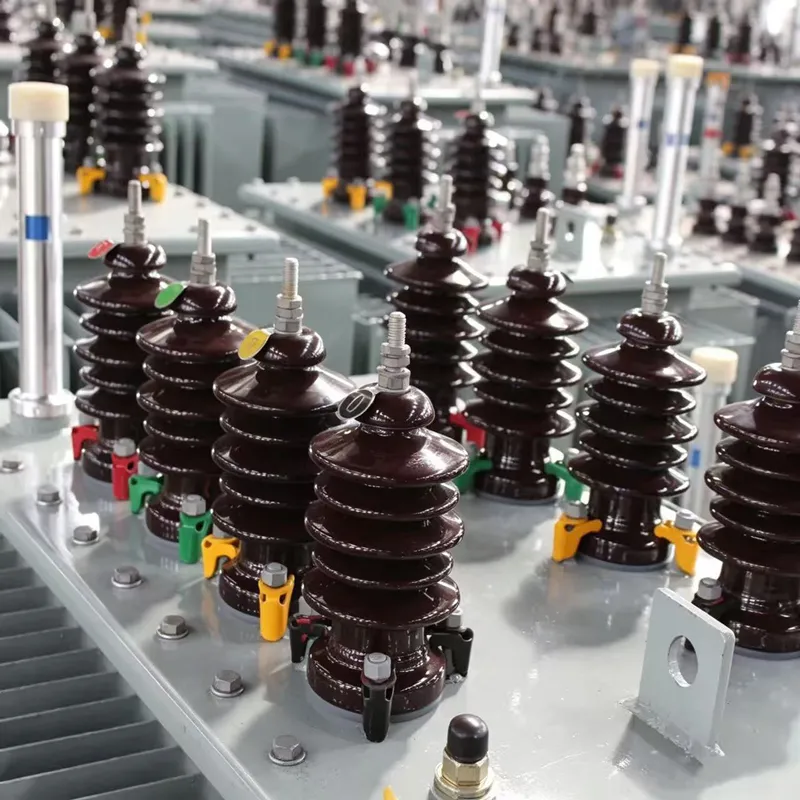

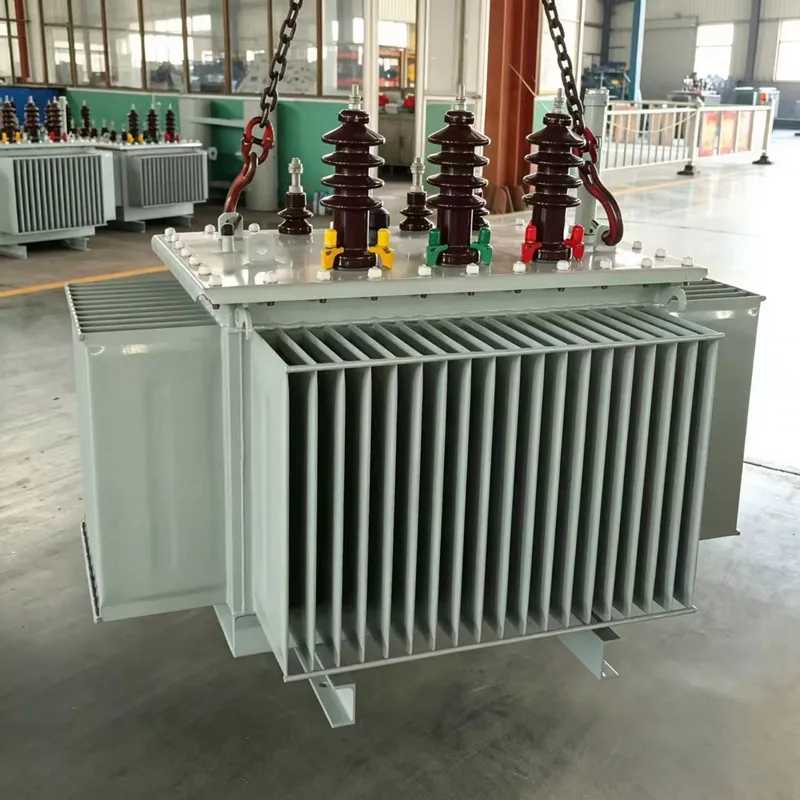

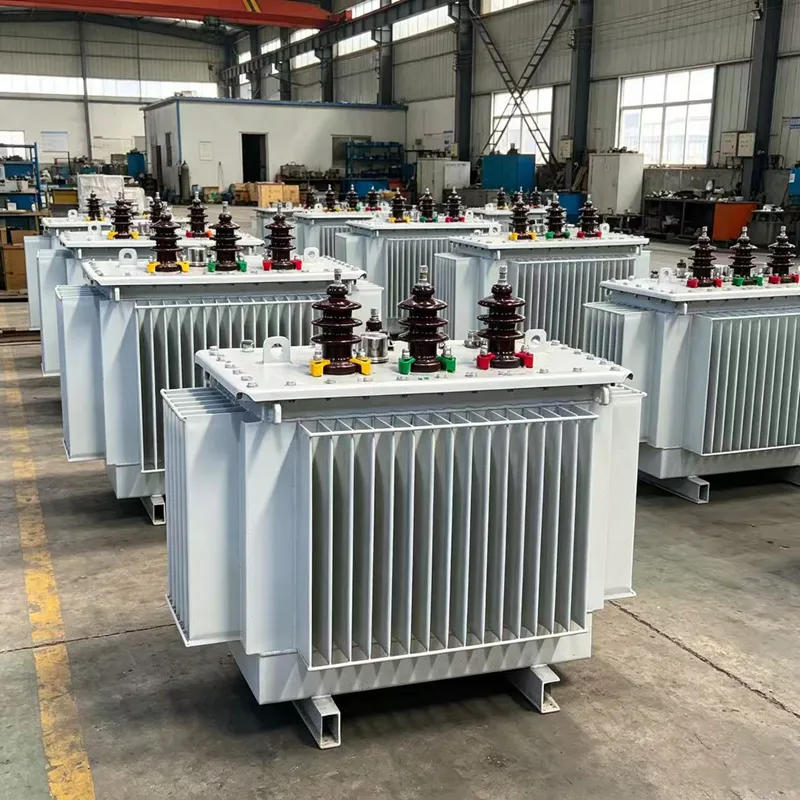

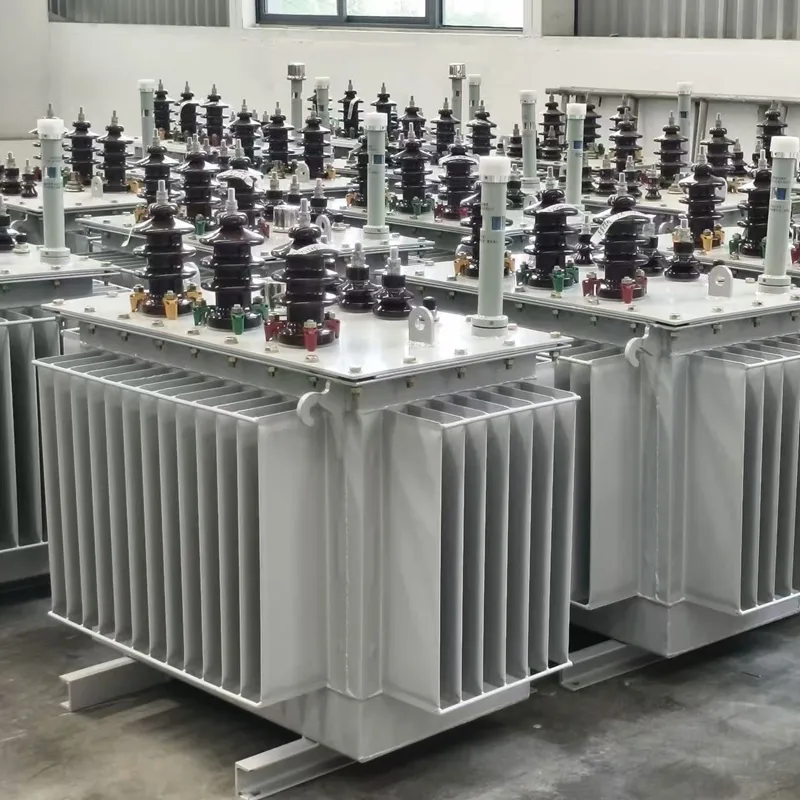

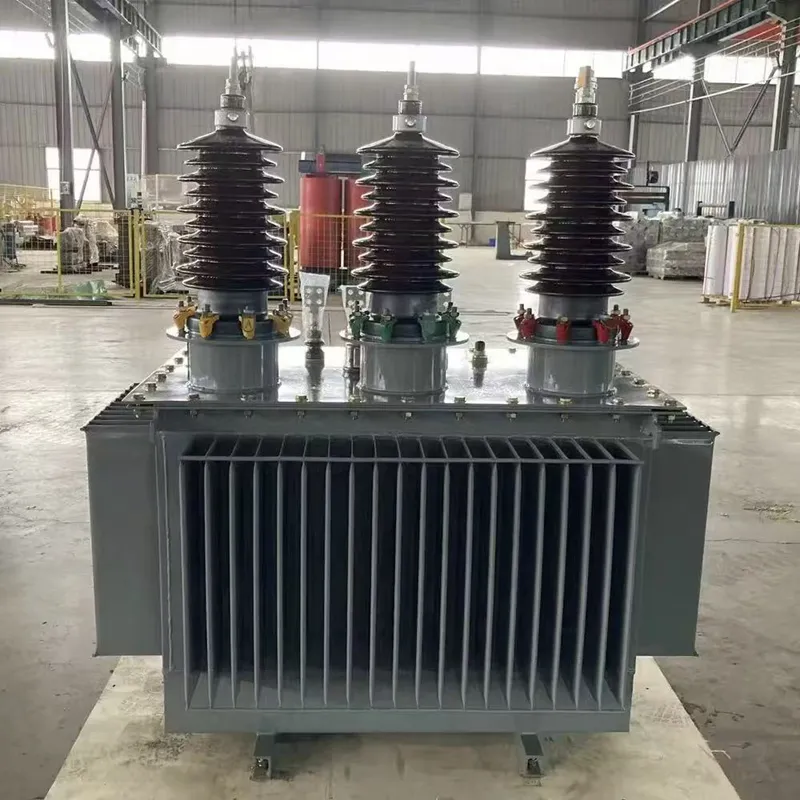

Электрический двигатель Redway Трехфазный масляный трансформатор мощностью 50 кВА это компактный, энергоэффективный распределительный трансформатор, предназначенный для сетей среднего напряжения 10 кВ с пониженным напряжением до 0,4 кВ на выходе. Это устройство, изготовленное на нашем производственном предприятии в Шицзячжуане площадью 20 000 м2 в соответствии со стандартом IEC 60076-1, предназначено для надежной непрерывной работы на наружных опорных, настенных и наземных подстанциях по всему миру.
Этот Трехфазный масляный трансформатор мощностью 50 кВА выпускается в вариантах с потерями S11 и S13, с медной или алюминиевой обмоткой, векторной группой Dyn11 или Yyn0 и стандартным переключателем отводов DETC ±2×2,5%. Каждое устройство проходит полное заводское тестирование перед отправкой и поставляется с подписанным протоколом испытаний.
Настраиваемое напряжение и мощность в соответствии с требованиями.
| Максимальная потеря нагрузки и максимальная потеря холостого хода трансформаторов с номинальной частотой 50 Гц |
| |
Класс 1 |
Класс 2 |
| Номинальная мощность |
Максимальная потеря нагрузки |
Максимальная потеря холостого хода |
Максимальная потеря нагрузки |
Максимальная потеря холостого хода |
| кВА |
(Единица измерения: дюйм) |
(Единица измерения: дюйм) |
(Единица измерения: дюйм) |
(Единица измерения: дюйм) |
| ≤25 |
900 |
70 |
600 |
63 |
| 50 |
1100 |
90 |
750 |
81 |
| 100 |
1750 |
145 |
1250 |
130 |
| 160 |
2350 |
210 |
1750 |
189 |
| 250 |
3250 |
300 |
2350 |
270 |
| 315 |
3900 |
360 |
2800 |
324 |
| 400 |
4600 |
430 |
3250 |
387 |
| 500 |
5500 |
510 |
3900 |
459 |
| 630 |
6500 |
600 |
4600 |
540 |
| 800 |
8400 |
650 |
6000 |
585 |
| 1000 |
10500 |
770 |
7600 |
693 |
| 1250 |
11000 |
950 |
9500 |
855 |
| 1600 |
14000 |
1200 |
12000 |
1080 |
| 2000 |
18000 |
1450 |
15000 |
1305 |
| 2500 |
22000 |
1750 |
18500 |
1575 |
| 3150 |
27500 |
2200 |
23000 |
1980 |
| Примечание: В некоторых странах соответствующие нормативные акты допускают более высокие значения потерь для трансформаторов, которые не подпадают под действие данной таблицы (например, трансформаторы с более широким диапазоном отводов, сдвоенными низковольтными обмотками или более высокими уровнями напряжения). |
Заводские испытания — Через Что проходит Каждая Единица Перед Отправкой
Redway Electric применяет обязательный протокол плановых испытаний к каждому Трехфазный масляный трансформатор мощностью 50 кВАпокидая наш завод в Шицзячжуане, мы полностью соответствуем требованиям пункта 10 стандарта IEC 60076-1:
Обычные испытания (для каждого устройства):
| Тест |
Стандартная ссылка |
Критерий приемлемости |
| Сопротивление обмотки (все отводы) |
МЭК 60076-1 §10.2 |
В пределах ±0,5% от расчетного значения |
| Измерение соотношения напряжений |
МЭК 60076-1 §10.3 |
В пределах ±0,5% от номинального коэффициента |
| Проверка фазового смещения |
МЭК 60076-1 §10.3 |
Подтвержден Dyn11 / Yyn0 |
| Потеря холостого хода и ток холостого хода |
МЭК 60076-1 §10.4 |
≤125 Вт (S11) / ≤95 Вт (S13) |
| Сопротивление потере нагрузки и короткому замыканию |
МЭК 60076-1 §10.5 |
В пределах ±10% от заданных значений |
| Испытание на индуцированное напряжение |
МЭК 60076-3 §12.3 |
2× номинальное напряжение, 60 секунд, без пробоя |
| Сопротивление отдельному источнику (HV) |
МЭК 60076-3 §12.2 |
35 кВ переменного тока, 60 секунд, без поломок |
| Сопротивление изоляции |
Измерение мегабайтом |
≥1000 МОМ (контрольная температура 20°C) |
| Проверка давления утечки масла |
Заводской протокол |
Нулевая утечка при избыточном давлении 0,05 МПа |
Типовые испытания (предоставляются по запросу): По запросу заказчика могут быть проведены испытания на повышение температуры (IEC 60076-2), испытание на устойчивость к ударам молнии (IEC 60076-3), испытание на устойчивость к короткому замыканию (IEC 60076-5) и измерение уровня акустического шума (IEC 60076-10) с привлечением независимых сторонних специалистов (SGS, Bureau Veritas, TÜV Rheinland).
Полный отчет об испытаниях выдается вместе с каждой отправкой и доступен в электронном формате (PDF) в течение 24 часов после завершения испытаний.
Типичные области применения для мощности 50 кВА
То Трехфазный масляный трансформатор мощностью 50 кВА трехфазные распределительные трансформаторы находятся на нижнем уровне номинальных значений, что делает их стандартным выбором для применений, требующих надежного понижающего напряжения с 10 кВ до 0,4 кВ при более низкой плотности нагрузки:
Электрификация сельских районов и сельского хозяйства Мощность 50 кВА является наиболее широко используемой для распределительных пунктов на уровне деревень в рамках программ электрификации сельских районов в Африке, Южной и Юго-Восточной Азии и Латинской Америке, где подключенные нагрузки ограничены освещением, мелкой бытовой техникой, перекачкой воды и небольшим коммерческим использованием. Установка на столбах на существующих воздушных линиях 10 кВ делает это решение самым дешевым вариантом инфраструктуры для расширения доступа к электросетям в отдаленных населенных пунктах.
Небольшие коммерческие здания и объекты легкой промышленности Небольшие мастерские, автозаправочные станции, небольшие гостиницы, школьные здания, медицинские центры и аналогичные объекты с установленной мощностью в диапазоне 30-50 кВт (30-40 кВА при 0,8 пф) идеально обслуживаются Трехфазный масляный трансформатор мощностью 50 кВА с минимальным запасом мощности.
Временное электроснабжение строительной площадки Временное распределение напряжения 10 кВ для строительных площадок, нуждающихся в трехфазном питании от низкого напряжения для инструментов, освещения и небольшого оборудования, где наиболее экономичным решением является компактная установка на столбе, а трансформатор будет перемещен после завершения проекта.
Пункты сбора солнечной фотоэлектрической энергии и ветровой микрогенерации Для маломасштабных установок на возобновляемых источниках энергии (солнечные фотоэлектрические батареи мощностью до ~ 35 кВт) требуется подключение к сети с выходом от инвертора (обычно 0,3-0,4 кВ) до локальной сети сбора данных напряжением 10 кВ.
Резервные и аварийно-восстановительные сетевые подстанции Точки вторичного распределения питания в кольцевых или сетчатых распределительных сетях, где нормально разомкнутый точечный трансформатор малой мощности обеспечивает аварийные пути питания при отключении первичного источника.
Запросить завод
Отправьте свои требования к проекту и мы ответим в течение 24 часов с полным техническим подтверждением и ценами напрямую от производителя для вашего заказа. Трехфазный масляный трансформатор мощностью 50 кВА приказ.
Чтобы получить наиболее точное ценовое предложение, пожалуйста, укажите:
- Требуемое количество
- Первичное напряжение (если оно отличается от 10 кВ)
- Вторичное напряжение (если оно отличается от 0,4кВ)
- Частота сети (50 Гц или 60 Гц)
- Тип установки (монтируется на столбе / на площадке / внутри помещения)
- Применимый стандарт (IEC /IEEE / локальный сетевой код)
- Пункт назначения доставки и требования Инкотермс
- Любые особые условия окружающей среды (высота над уровнем моря, температура, агрессивная атмосфера)
