Запуск интеллектуального зеленого дата-центра мощностью 6300 кВА

Это решение, основанное на глубоком понимании основных операционных потребностей центров обработки данных, создает комплексный механизм реагирования на спрос.

С точки зрения надежности электроснабжения, он точно соответствует общей нагрузке в 6300 кВА (приблизительно 4500 кВА для ИТ-оборудования и 1800 кВА для вспомогательных объектов, таких как охлаждение, освещение, эксплуатация и техническое обслуживание) и обеспечивает эффективное электроснабжение за счет точного распределения нагрузки и динамической регулировки. Это позволяет эффективно преобразовывать напряжение с 35 кВ в 0,4 кВ, при этом колебания напряжения строго контролируются в пределах ±5%. Двухсистемное резервирование обеспечивает плавное переключение при сбоях и соответствует стандарту "N+1" для обеспечения непрерывной работы предприятия.

С точки зрения энергоэффективности и надежности это решение соответствует первоклассному стандарту энергоэффективности, благодаря специальной оптимизации системы охлаждения и потерь при преобразовании энергии. Это обеспечивает среднее время наработки на отказ (MTBF) ≥ 100 000 часов и среднее время ремонта (MTTR) ≤ 30 минут, поддерживая бесперебойную работу основных предприятий в режиме 24/7. Кроме того, это решение экономит 20% мощности и места в шкафу для адаптации к будущему расширению бизнеса и модернизации оборудования. Он соответствует многочисленным национальным стандартам, касающимся энергетической безопасности, противопожарной защиты и охраны окружающей среды, получил сертификат информационной безопасности ISO27001 и сертификат "зеленого" центра обработки данных, а также оснащен интеллектуальной системой эксплуатации и технического обслуживания для обеспечения эффективного управления и контроля всего процесса.

Используя "модульную, с двойным резервированием, полностью интеллектуальную" конструкцию, это решение создает совместную систему из четырех основных модулей. Оно не только обеспечивает независимую работу каждого модуля с резервированием, но и обеспечивает эффективное взаимодействие, всесторонне повышая производительность системы.

1. Система электроснабжения: Архитектура двойного резервирования для укрепления основы стабильного электроснабжения.

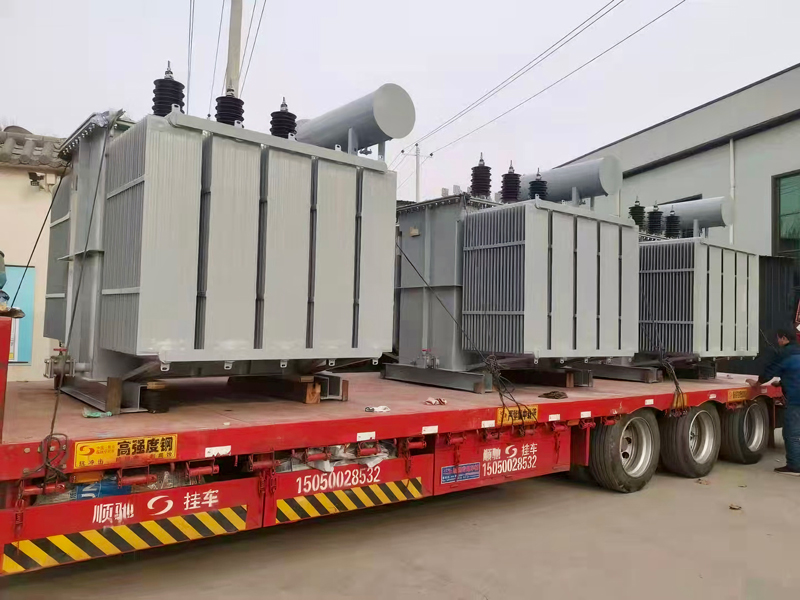

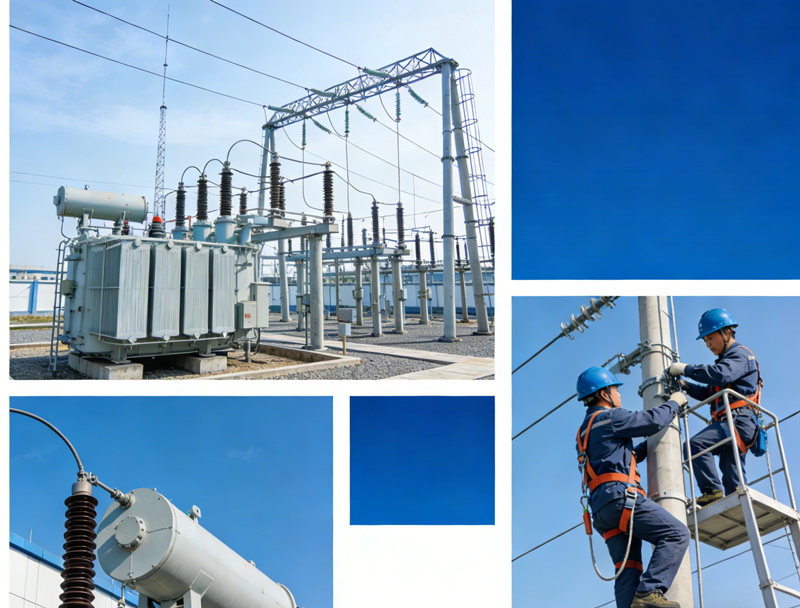

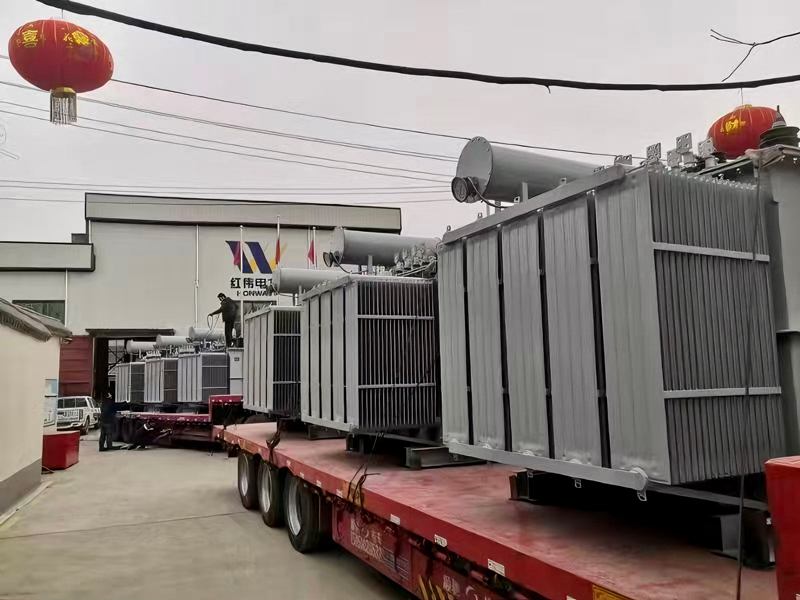

Он оснащен двухконтурным независимым источником питания напряжением 35 кВ в сочетании с распределительным устройством с двойной газовой изоляцией (GIS) и двумя основными трансформаторами. Одна система может выдерживать 100% нагрузки; в случае отключения основного источника питания высоковольтный автоматический выключатель может переключиться на резервный источник питания в течение 0,5 секунд, чтобы обеспечить бесперебойное электроснабжение. Установлены два первоклассных по энергоэффективности масляных (или сухих) силовых трансформатора мощностью 6300 кВА с двойным разделением обмоток, обеспечивающих независимую работу и сбалансированное распределение нагрузки двух низковольтных систем. Интеллектуальное оборудование для контроля температуры и онлайн-мониторинга также сконфигурировано для обеспечения защиты оборудования в режиме реального времени. Система распределения низковольтного питания использует архитектуру с двумя шинами, а технология компенсации реактивной мощности SVG обеспечивает стабильное поддержание коэффициента мощности на уровне выше 0,95. Конфигурация "модульный ИБП + литий-железо-фосфатная батарея" обеспечивает 96% КПД при полной нагрузке и 92% КПД при малой нагрузке, уменьшая объем батареи на 50% и продлевая срок службы более чем до 10 лет. Также встроена система управления аккумулятором (BMS), обеспечивающая точный мониторинг и сбалансированную зарядку.

2. Система охлаждения: Точный контроль температуры как ключевая опора для сохранения экологически чистой энергии.

В модуле охлаждения используется инновационное гибридное решение для охлаждения "рядные прецизионные кондиционеры + свободное охлаждение" в сочетании с технологией закрытого холодного прохода. Рядные кондиционеры устанавливаются рядом с ИТ-оборудованием для сокращения расстояния подачи холодного воздуха и снижения потерь на охлаждение более чем на 30%. Закрытый холодильный проход полностью изолирует горячий и холодный воздух, что позволяет избежать рециркуляции горячего воздуха. В рядных прецизионных кондиционерах класса 1240 кВт используются высокоэффективные вентиляторы EC и компрессоры с регулируемой частотой вращения, которые поддерживают динамическую регулировку холодопроизводительности от 10% до 100% для адаптации к изменениям нагрузки на ИТ. Когда температура наружного воздуха составляет ≤ 15°C, система автоматически переключается в режим свободного охлаждения, подавая наружный холодный воздух для непосредственного охлаждения через пластинчатый теплообменник и выключая компрессор, что снижает потребление энергии на охлаждение более чем на 70%. Когда температура наружного воздуха превышает 15°C, система автоматически переключается в режим механического охлаждения для поддержания стабильной обстановки в компьютерном зале с температурой 20-24°C и влажностью 40-60%.

3. Проводка в шкафу: Компоновка с высокой плотностью, обеспечивающая стандартизацию и эффективность

Модуль подключения шкафа выполнен в виде "микромодуля". Каждый модуль включает в себя 16 шкафов высокой плотности 42U, два кондиционера в ряд и закрытый холодный проход, между модулями зарезервирован канал для технического обслуживания длиной 1,2 метра. Шкафы изготовлены из высокопрочной холоднокатаной стали, их несущая способность составляет ≥ 1000 кг, а эффективность вентиляции передней и задней перфорированных дверей составляет ≥ 75% для отвода тепла. Каждый шкаф оснащен двумя интеллектуальными блоками PDU, которые подключены к шкафам двойного распределения питания для обеспечения резервного питания с двойным питанием. В системе электропроводки используется конфигурация "верхний кабель + кабельный лоток", при этом силовые и сетевые кабели расположены в отдельных кабельных лотках для физической изоляции во избежание помех. Силовые кабели с огнестойкой изоляцией из сшитого полиэтилена YJV, неэкранированные витые пары категории 6 и одномодовые оптические волокна выбраны таким образом, чтобы поддерживать скорость передачи данных 10 Гбит/с и удовлетворять будущим потребностям в модернизации.

4. Интеллектуальная эксплуатация и техническое обслуживание: Полнофункциональный мониторинг как основа эффективного управления

Основанный на унифицированной платформе мониторинга Интернета вещей, интеллектуальный модуль эксплуатации и технического обслуживания объединяет данные, поступающие от энергетического оборудования, холодильного оборудования, корпусных устройств и параметров окружающей среды (таких как температура, влажность, обнаружение дыма и утечки воды), для реализации визуального управления по принципу "единой карты". Частота сбора данных составляет ≤ 1 секунды, что обеспечивает мультитерминальный доступ с ПК и мобильных устройств. Модуль анализа энергопотребления обновляет данные PUE каждые 15 минут, генерирует подробные отчеты о потреблении энергии и анализ тенденций, точно определяет области с высоким энергопотреблением и предоставляет рекомендации по оптимизации. Система раннего предупреждения о неисправностях предварительно устанавливает пороговые значения неисправности оборудования; при срабатывании порогового значения она автоматически активирует многоуровневые сигналы тревоги, такие как звуковая и световая сигнализация, SMS-уведомления и приложения, точно определяет местоположение и причину неисправности и поддерживает интеллектуальную обработку соединений (например, автоматически регулирует скорость вращения вентилятора кондиционера при повышается температура в регионе и автоматически активируются модули коммутации ATS и резервирования ИБП в случае сбоя питания).

Для достижения целевого показателя энергоэффективности первого класса, составляющего PUE ≤ 1,25, это решение создает комплексную систему энергосбережения в трех измерениях:

Уровень оснащения: Выбирает различное первоклассное энергоэффективное оборудование, снижая общее энергопотребление на 20-30%;

Системный уровень: Полностью использует потенциал автономного охлаждения, сокращая время работы механического охлаждения более чем на 6000 часов в год и повышая эффективность использования энергии;

Уровень управления: Реализует динамическую регулировку нагрузки с помощью интеллектуальной платформы, создает систему оценки энергопотребления и постоянно способствует внедрению мер по энергосбережению.

Это решение формулирует научный пятиэтапный план реализации проекта, охватывающий весь период от подтверждения заявки до окончательной приемки и обучения, чтобы обеспечить эффективное продвижение проекта. Что касается послепродажного обслуживания, то компания предоставляет бесплатное техническое обслуживание на месте в течение 1 года и гарантирует качество основного оборудования, внедряет систему управления оборудованием на протяжении всего жизненного цикла и предлагает регулярные проверки и предложения по модернизации. Эти меры гарантируют, что центр обработки данных в долгосрочной перспективе будет соответствовать первоклассным требованиям к энергоэффективности и адаптироваться к долгосрочному развитию бизнеса.

Запуск этого интеллектуального экологически чистого решения для центров обработки данных мощностью 6300 кВА является важным достижением нашей компании в области технического прогресса и инноваций в области центров обработки данных. В будущем мы продолжим уделять особое внимание потребностям отрасли, углублять исследования и разработки и внедрять более эффективные, надежные и экологичные решения, чтобы придать мощный импульс качественному развитию цифровой экономики.
