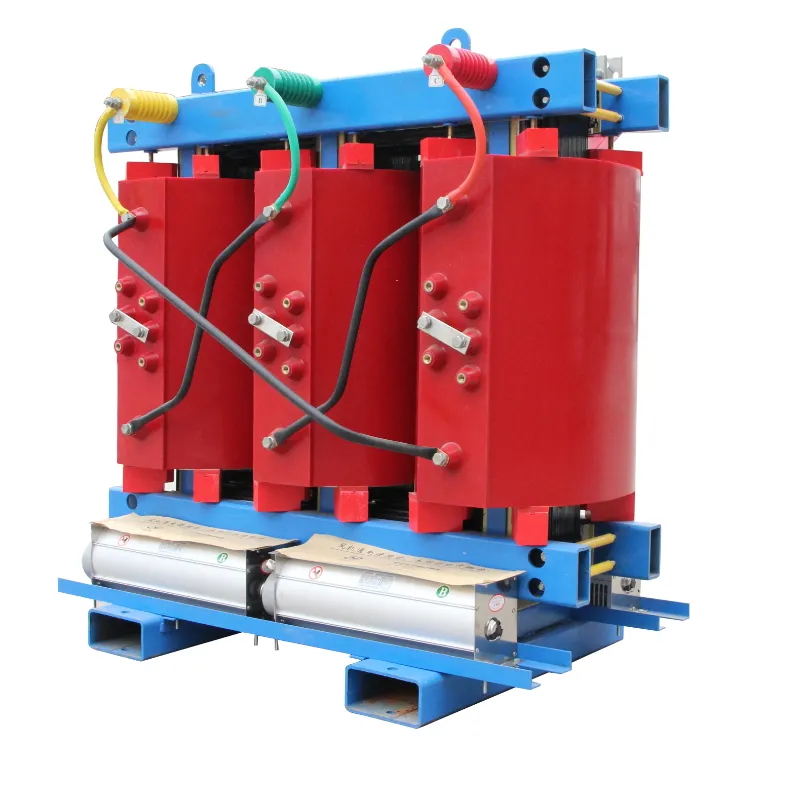

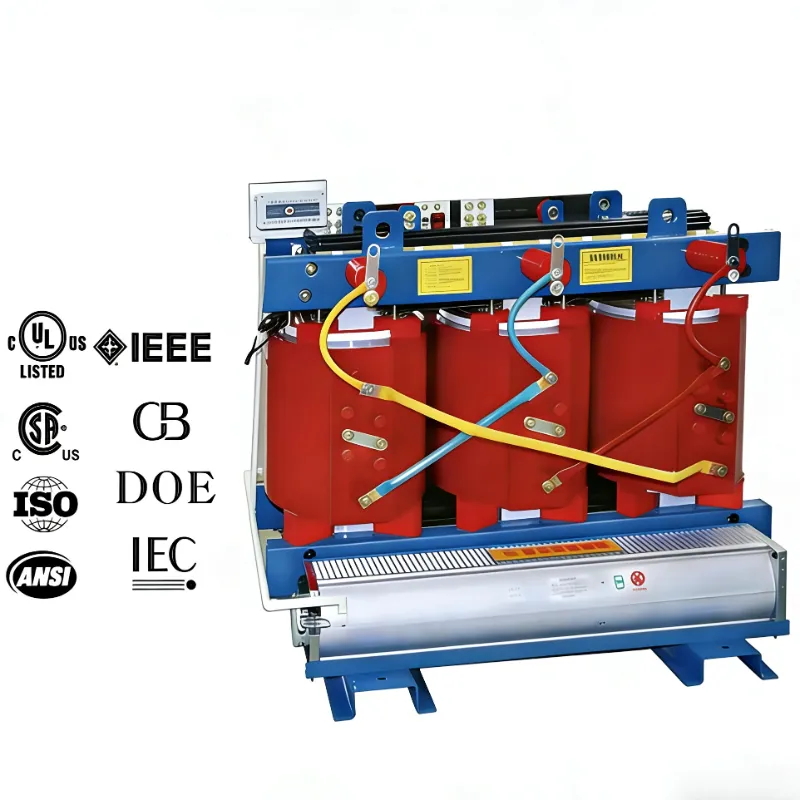

Сухие трансформаторы MV и HV мощностью 30 кВА–6000 кВА (0,38кВ/12 кВ) | По Индивидуальному Заказу До

Подробная информация о продукте

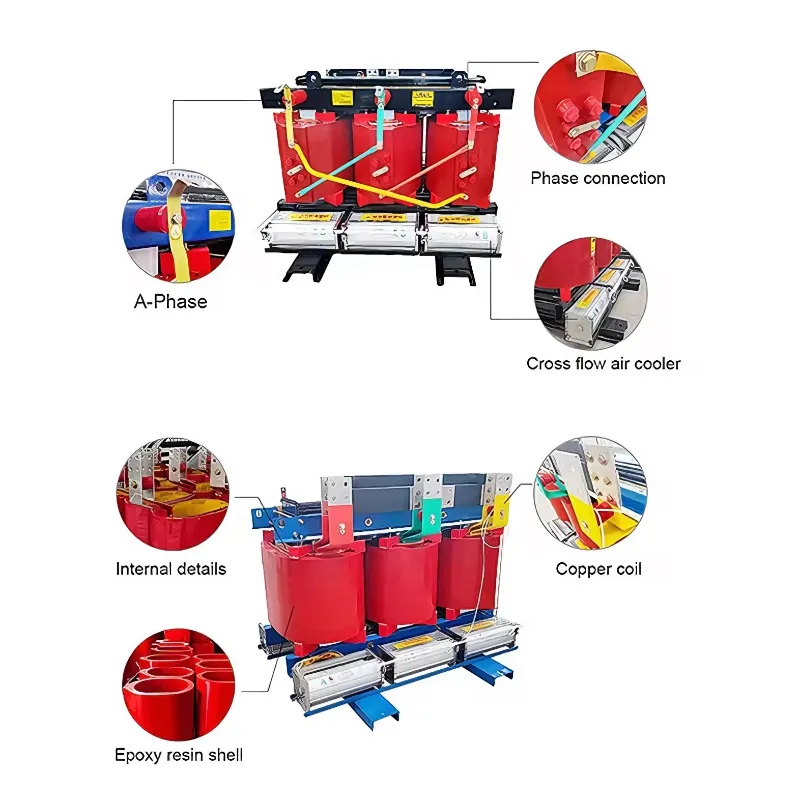

Особенности структуры продукта

01 Основная система

Используется высококачественный холоднокатаный лист из кремнистой стали с зернистостью (марки 30Q130 и выше) с технологией ламинирования под углом 45°, что эффективно снижает потери холостого хода и шум при работе, а также повышает эффективность преобразования энергии. Поверхность сердечника обработана специальным изоляционным покрытием, обладающим хорошей стойкостью к окислению и коррозии. В конструкции используется несущая конструкция без сердечника, обладающая высокой механической прочностью и повышенной сейсмостойкостью, что подходит для установки в различных условиях.

02 Система намотки

Высоковольтные обмотки могут быть оснащены медными/алюминиевыми проводниками (опционально) с использованием технологии вакуумного литья из эпоксидной смолы, с высокой прочностью изоляции, хорошей герметизацией, частичным разрядом ≤10%, что позволяет эффективно противостоять воздействию короткого замыкания и продлить срок службы. Низковольтные обмотки изготавливаются из фольги или проволоки в сочетании с технологией литья из эпоксидной смолы, что обеспечивает отличную теплоотдачу и равномерный и плотный изоляционный слой, пригодный для длительной работы с высокой нагрузкой. Между обмотками предусмотрены воздушные каналы для отвода тепла, которые эффективно взаимодействуют с системой охлаждения, что еще больше повышает эффективность отвода тепла и предотвращает локальный перегрев.

03 Система охлаждения и контроля температуры

Стандартная конфигурация датчика температуры PT100, встроенного непосредственно в обмотку, позволяет контролировать температуру обмотки в режиме реального времени с точной и надежной передачей данных. Терморегулятор включает в себя функции сигнализации о перегреве, отключения при перегреве и автоматического запуска и остановки вентилятора. В режиме автофокусировки он может автоматически переключать рабочее состояние в зависимости от температуры обмотки, обеспечивая оптимальный эффект рассеивания тепла и энергосбережения. Он также поддерживает дополнительный модуль дистанционного контроля температуры, который позволяет осуществлять удаленную передачу, мониторинг и дистанционное управление данными о температуре в режиме реального времени, адаптируясь к интеллектуальным сценариям эксплуатации и технического обслуживания.

04 Ограждение и защита

Корпус изготовлен из холоднокатаного стального листа или нержавеющей стали (опционально), поверхность покрыта пластиковым напылением, что обеспечивает устойчивость к коррозии, износу и аккуратный внешний вид. Корпус оснащен заслонками для отвода тепла и местами установки вентилятора, что позволяет точно адаптировать его к различным методам охлаждения. Класс защиты может быть изменен в зависимости от сценария использования. Изделия со степенью защиты IP54 и выше эффективно противостоят эрозии от дождя, пыли и солевых брызг и могут использоваться непосредственно на открытом воздухе, в загрязненных и других сложных условиях.

Основные технические параметры (общие для серии SCB)

Основные преимущества в производительности

• 01 Безопасность и экологичность

  Безмасляная конструкция в корне исключает риск возгорания и утечки масла, не загрязняя окружающую среду. Изоляционные материалы пригодны для вторичной переработки, полностью соответствуют современным концепциям защиты окружающей среды, подходят для работы в условиях большого скопления людей, а также в легковоспламеняющихся и взрывоопасных условиях;

• 02 Низкие потери и энергосбережение

  Уровень энергоэффективности 1-го уровня, потери холостого хода и нагрузки значительно ниже национальных стандартов. Длительная эксплуатация позволяет значительно снизить энергопотребление и сэкономить затраты на эксплуатацию и техническое обслуживание для пользователей;

• 03 Функция, не требующая технического обслуживания

  Нет необходимости в утомительных процедурах технического обслуживания, таких как регулярная замена масла и фильтрация масла, требуется только регулярная очистка и техническое обслуживание, что значительно сокращает затраты на техническое обслуживание и время простоя, а также повышает эффективность работы оборудования.;

• 04 Высокая адаптивность к окружающей среде

  Может адаптироваться к особым условиям, таким как большая высота над уровнем моря, высокая влажность, низкая температура, солевые брызги и загрязнение окружающей среды, благодаря индивидуальному дизайну, отвечающему требованиям установки и эксплуатации в различных регионах и условиях работы.;

• 05 Высокая ударопрочность

  Обмотки, отлитые из эпоксидной смолы, обладают высокой механической прочностью в сочетании с оптимизированной конструкцией, выдерживают внезапные удары при коротком замыкании и сейсмические нагрузки, обеспечивая исключительную стабильность и надежность в работе.

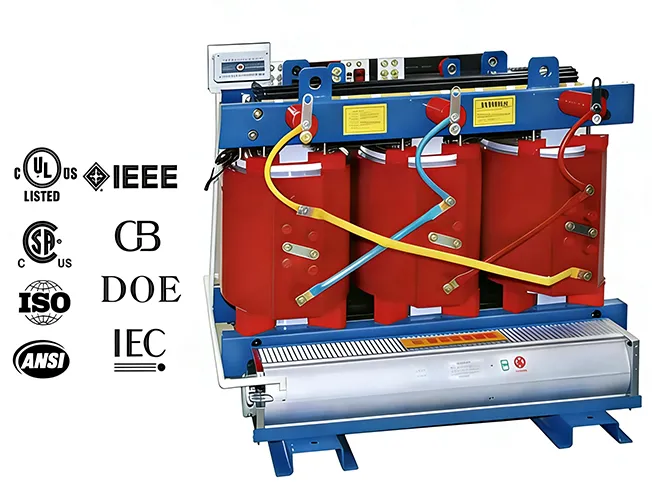

Рекомендации по монтажу и техническому обслуживанию

• 01 Требования к среде установки

  Место установки должно соответствовать следующим условиям: Температура окружающей среды должна поддерживаться на уровне -40℃~ + 40℃, высота над уровнем моря не должна превышать 3000 м (для высокогорных условий требуется предварительное снижение температуры); Относительная влажность воздуха ≤95% без образования конденсата, следует избегать попадания прямых солнечных лучей и дождя (за исключением моделей, предназначенных для использования на открытом воздухе). Основание должно быть ровным и прочным, с достаточным пространством для отвода тепла (≥0,8 м по окружности, ≥1,5 м сверху), вдали от агрессивных газов, пыли и источников сильных электромагнитных помех.

• 02 Этапы установки

  1. Конструкция фундамента: Залейте бетонный фундамент в соответствии с размерами изделия и требованиями к монтажу, аккуратно закрепите анкерные болты, чтобы прочность фундамента и положение болтов соответствовали стандартам монтажа;

  2. Позиционирование оборудования: С помощью вилочного погрузчика или крана надежно закрепите трансформатор на монтажном фундаменте, скорректируйте горизонтальное положение, закрепите анкерные болты и убедитесь, что оборудование надежно закреплено без тряски;

  3. Подключение кабелей высокого и низкого напряжения: Подключите кабели высокого и низкого напряжения строго в соответствии с электрической схемой, обеспечьте надежную проводку и хорошую защиту изоляции, а также проверьте целостность изоляции после завершения подключения;

  4. Ввод в эксплуатацию и тестирование: Перед включением питания проверьте сопротивление изоляции обмотки (значение ≥200 Мом). После подтверждения отсутствия неисправностей проведите 24-часовую пробную эксплуатацию без нагрузки, отслеживайте температуру обмотки, рабочий шум и отклонение напряжения в режиме реального времени и вводите устройство в официальную эксплуатацию только после того, как все показатели будут соответствовать стандартам.

• 03 Ежедневное техническое обслуживание

  1. Регулярная чистка: Отключайте питание и очищайте корпус и поверхность намотки от пыли каждые 3 ~ 6 месяцев, чтобы избежать накопления пыли, влияющей на эффект рассеивания тепла;

  2. Контроль температуры: Ежедневно проверяйте данные терморегулятора, чтобы убедиться, что температура обмотки не превышает номинального предела (класс F ≤155℃, класс H ≤180℃).;

  3. Проверка изоляции: Проверяйте сопротивление изоляции обмотки не реже одного раза в год. Если значение меньше 100 МОМ, необходимо своевременно провести вакуумную сушку для восстановления характеристик изоляции.;

  4. Техническое обслуживание вентилятора: Проверяйте состояние вентилятора каждые 12 месяцев, очищайте от пыли лопасти вентилятора и заменяйте старые подшипники, чтобы обеспечить нормальную работу вентиляторов при запуске, остановке и отводе тепла.

• 04 Устранение распространенных неисправностей

  Явление неисправности	Возможные причины	Методы лечения
  Чрезмерно высокая температура намотки	Перегрузка, закупорка воздушного канала отвода тепла, неисправность вентилятора	Должным образом уменьшите нагрузку, очистите воздушный канал от пыли, отремонтируйте или замените неисправный вентилятор
  Аномально повышенный уровень шума	Незакрепленный сердечник, короткое замыкание обмотки, незакрепленные крепежные элементы	Затяните сердечник и крепежные элементы, проверьте работоспособность изоляции обмотки, устраните короткое замыкание
  Низкое сопротивление изоляции	Влажная среда, влажная обмотка, старение изоляции	Проведите вакуумную сушку обмоток, замените устаревшие изоляционные компоненты
  Нет дисплея на регуляторе температуры	Неисправность датчика PT100, неправильное питание регулятора температуры	Замените неисправный датчик, проверьте линию питания терморегулятора, устраните неисправность источника питания

Другие

• Индивидуальный план обслуживания

  В ответ на индивидуальные потребности различных отраслей и сценариев наша компания предоставляет услуги по полномасштабной кастомизации, в частности, в следующих областях:

  1. Настройка мощности: Настраиваемая мощность от 30 кВА до 6000 кВА по требованию, точно соответствующая потребностям пользователя в нагрузке, позволяющая избежать избыточности или недостаточности мощности;

  2. Настройка напряжения: Поддерживает специальные комбинации напряжений и многообмоточную конструкцию выходных сигналов, адаптируясь к системам электроснабжения с нестандартными уровнями напряжения;

  3. Адаптация к окружающей среде на заказ: Конструкция для снижения давления на большой высоте (≥3000 м), защита от конденсата при высокой влажности (относительная влажность≥95%), оптимизация морозостойкости при низких температурах (≤-40 ℃), покрытие против солевых брызг для прибрежных районов, антикоррозийная структура для загрязненных районов.;

  4. Настройка функций: Оптимизация шумоподавления (≤55 дБ), взрывозащищенная конструкция, установка модуля молниезащиты, удаленная интеллектуальная система мониторинга, адаптация параллельной работы, функция автоматической сигнализации о неисправностях.;

  5. Изготовление на заказ конструкции: Компактная конструкция (значительно экономящая площадь помещения), встроенный наружный корпус, мобильная конструкция, устанавливаемая на транспортном средстве, интегрированный коробчатый трансформатор.

• Производственные мощности и гарантия доставки

  1. Гарантия производственных мощностей: Годовой объем производства сухих трансформаторов компании достигает 3000 единиц, они оснащены несколькими стандартизированными производственными линиями и прецизионным технологическим оборудованием, которые могут эффективно реагировать на серийные заказы и индивидуальные потребности, обеспечивая стабильность цикла поставок;

  2. Цикл поставки: Цикл поставки обычных продуктов по индивидуальному заказу составляет 30~ 45 дней, а срочные заказы могут быть сокращены до 20 ~ 25 дней за счет оптимизации производственного процесса для удовлетворения потребностей пользователей в экстренных проектах;

  3. Проверка качества: Каждый продукт проходит полную проверку профессиональным испытательным центром перед отправкой с завода, включая такие основные параметры, как потеря холостого хода, потеря нагрузки, испытание на повышение температуры, характеристики изоляции, испытание на шум и короткое замыкание, предоставляя полный отчет об испытаниях для обеспечения качества продукции соответствует стандартам;

  4. Гарантийное обслуживание: На всю машину предоставляется гарантия сроком на 1 год. В течение гарантийного срока предоставляется бесплатный ремонт и замена компонентов, поврежденных не по вине человека; предоставляется пожизненное техническое обслуживание и 7-часовая круглосуточная техническая поддержка для быстрого устранения неисправностей.

• Послепродажное обслуживание

  Придерживаясь философии обслуживания "гарантия на весь процесс и эффективное реагирование", наша компания предоставляет пользователям послепродажное обслуживание на протяжении всего жизненного цикла:

  1. Гарантийное обслуживание: Обеспечивает бесплатный ремонт и замену компонентов, поврежденных не по вине человека, привлекает профессиональный и технический персонал для предоставления рекомендаций на месте по установке, вводу в эксплуатацию и устранению неисправностей для обеспечения нормальной работы оборудования;

  2. Послегарантийное обслуживание: Предоставляет основные аксессуары по себестоимости и предлагает услуги по ремонту и модернизации оборудования по льготным ценам, сводя к минимуму затраты пользователей на эксплуатацию и техническое обслуживание;

  3. Служба технической поддержки: Предоставляет полномасштабные технические услуги, такие как установка и ввод в эксплуатацию, обучение эксплуатации и техническому обслуживанию, технические консультации и устранение неисправностей, а также может проводить обучение на месте по требованию для улучшения возможностей персонала по эксплуатации и техническому обслуживанию пользователей.;

  4. Гарантия на запасные части: Основные компоненты, такие как обмотки, регуляторы температуры и вентиляторы, хранятся на складе, а канал быстрой доставки налажен для обеспечения своевременной поставки аксессуаров и сокращения времени простоя оборудования.
